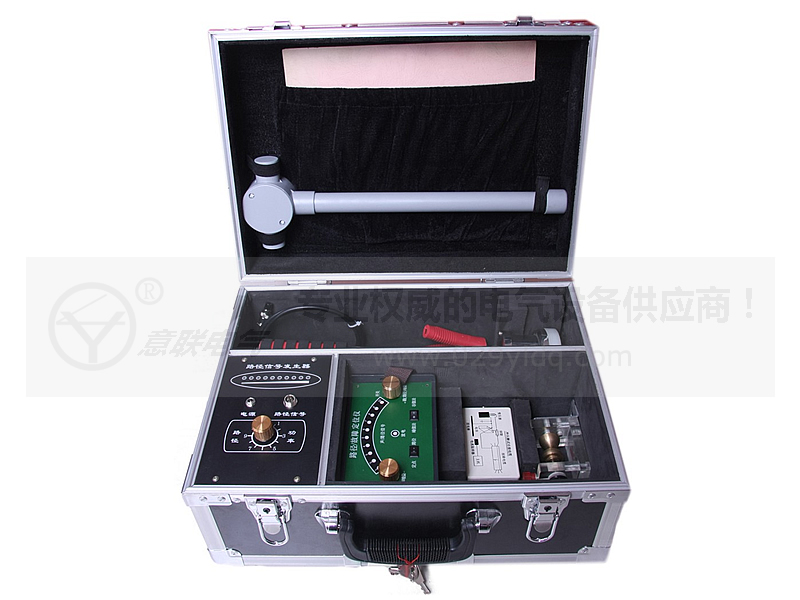

高低壓電纜故障定位儀廠家價格
| 作者：陜西意聯電氣 | 標簽： 電纜故障定位儀
陜西意聯電氣專業生產高低壓電纜故障定位儀,產品型號豐富,廠家價格，專業電測10年,找高低壓電纜故障定位儀,選意聯電氣,打造電測精品。公司具有良好的市場信譽,專業的銷售和技術服務團隊,憑著多年經營經驗,熟悉并了解市場行情,贏得了國內外廠商的一致好評,歡迎來電來涵洽談交流!
高低壓電纜故障定位儀產品特點：
電纜故障測試儀采用時域反射（TDR）原理測量電纜故障的距離。對于低阻、開路故障，儀器向被測電纜發射一系列電脈沖,有故障的電纜會在故障點產生一個反射信號（如果沒有電纜故障，反射為電纜全長）；對于高阻故障，給電纜上加一沖擊直流負高壓，使故障點產生反射脈沖。我們根據發射脈沖和反射脈沖的時間差及電纜中電波的傳播速度，可測出故障點到測試端的距離為：
S=VT/2式中：
S代表故障點到測試端的距離
V代表電波在電纜中的傳播速度
T代表電波在電纜中來回傳播所需要的時間
在速度V已知和時間T已經測出的情況下，就可計算出故障點距測試端的距離S 。
這一切只需稍加人工干預，就可由計算機自動完成，測試故障迅速準確。
高低壓電纜故障定位儀技術參數：
A、故障測試系統
●可測試各種電力電纜的各類故障及同軸通信電纜和市話電纜的開路、短路故障。
●可測量長度已知的任何電纜中電波傳播的速度。
●測試距離：不小于16千米
●系統誤差：小于1米
●采樣頻率：25MHz
●zui小分辨率：0.2米
●測試盲區：小于16米
●電源：直流12V(免維護電瓶)
●重量：5Kg
B、路徑信號產生器
●輸出信號頻率：30KHz
●振蕩方式：斷續
●輸出功率：30W
●電源：220V±10％
●重量：4Kg
C、定位儀
●測試靈敏度：50Ω內阻的信號源輸出300Hz信號，定點儀在維持輸出為2V、信雜比優于20：1的情況下輸入信號不大于10μv。
●輸入阻抗：不小于1.2KΩ。
●使用2×2000Ω耳機。
●工作電壓：DC9V±10％。
●使用環境溫度：-20℃～70℃
