電纜故障測試儀路徑原理是什么：電力電纜的大量使用在我國已經有二三十年的歷史，前期使用運行的電纜現在已經進入了路徑埋設無圖紙、無人知的狀況，因此，電纜被施工挖斷的發生率在近幾年呈明顯的上升趨勢，尋找一種快而行之有效的電力電纜路徑定位方法十分緊迫和必要。
現在國內普遍采用的電纜尋徑定位方法為停電再加音頻信號的尋徑方法。而有許多運行電纜是不能停電的，如何解決這一矛盾成為電力系統迫切需要解決的難題。歐美國家在電力電纜的尋徑定位上的研究比較早，20 世紀70 年代就發明了電磁耦合法及感應法，并在電力電纜定位上得到了成功的應用。
我國在電纜尋徑定位方面的研究起步很晚，對于電力電纜路徑定位方法的研究這十內才啟動，經過十年的努力，國內在此領域的技術完全達到了先進水平，由于國內研究人員更加關心國內電纜運行的現狀（電纜密集，工頻干擾嚴重），因此克服了國外技術的抗干擾能力差的缺點。
由于敷設在地下的電纜與周圍的土壤介質在導電性、導磁性、密度或其他理化性質上存在著差異，從而能被探測、識別和區分。目前應用于地下電纜探測儀的方法大致有電磁法、直流電法、地震波法、放射性跟蹤法和地質雷達等。其中電磁法由于探測精度高、操作簡便、抗干擾能力強、適用范圍廣、成本低，效率高等特點而成為電纜探測工作中常用、有效的方法。

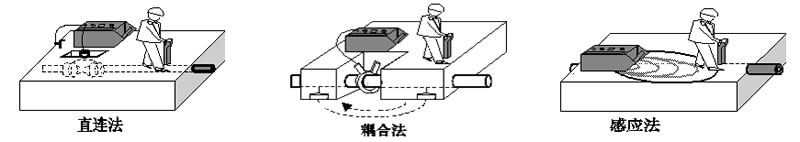

電纜尋徑儀有三種方法:直連法、耦合法、感應法。
直連法—佳方法
這是佳的探測方法，發射機輸出線紅色端直接連接到電纜的裸露金屬部分（此時電纜為停電狀態），另一端接地。此種方法產生的信號強，傳播距離遠、適用于儀器內所有頻率的工作狀態。
耦合法—較佳方法
當不能與待測電纜直接相連時，可以采用耦合夾鉗進行耦合法探測。此種方法頻率選擇為儀器內所有頻率，這時地下電纜的近端和遠端都必須接地以形成回路。接線見下圖。一般運行電纜外鎧已接地或零線接地自然形成回路。耦合式連接的測試效果較直接式連接差,且耦合信號隨著距離增長而減弱。其優點是可對運行電纜施加信號,找出電纜路徑，保證了供電的可靠性。
感應法—可行方法
測試運行電纜時，操作者若不能使用耦合夾鉗，此時可使用發射機內置的感應天線來發射輸出信號，將信號感應到被測電纜上來進行定位探測。首先，將發射機放置于電纜上方，發射機放置方向應使發射機面板上的指示線與電纜路徑方向相一致。然后使用接收機在電纜地面上方就能探測出地下電纜位置。
