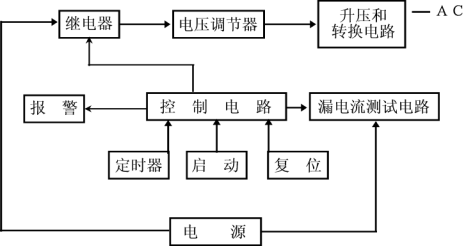

陜西意聯電氣技術人員聊聊高壓耐壓測試儀使用方法及連接線圖，高壓耐壓測試儀根據其效果可稱為電氣絕緣強度實驗儀、介質強度測試儀等。其工作原理是：把一個高于正常工作的電壓加在被測設備的絕緣體上，持續一段規則的時刻，加在上面的電壓就只會產生很小的漏電流，則絕緣性較好。程控電源模塊、信號收集調度模塊和計算機控制體系三個模塊組成測試體系。選擇耐壓儀的2個指標： 大輸出電壓值及 大報警電流值的數值．
高壓耐壓測試儀使用方法
通常狀況下高電壓將施加在被測絕緣體之間，舉個例子：如果加在電源初級回路和被測儀器的金屬外殼之間。如果其間的絕緣性非常好，加在上面的電壓差就只會產生很小的漏電流。另一種狀況就是測試電源初級和次級回路之間的絕緣性。此狀況下，將一切的輸出端都短接，并和耐壓測試儀裝置的低端線路連接，然后將被測儀器電源初級端的L線和N線短接，并與耐壓測試儀的高壓輸出端連接。在測試中必須要記住，被測儀器并不接作業電源，處于不作業狀況，但有必要將其電源開關翻開。實踐上，在不翻開電源開關的狀況下，耐壓測試十分容易通過測試，但耐壓測試儀自身可能是不合格的。
高壓耐壓測試儀使用步驟
a．插好220V，50Hz電源，將高壓輸出線和輸出低端線分別與儀器的高、低兩輸出端接好， 并將兩輸出線端頭懸空放好；
b．根據實驗要求設置擊穿電流：按下“電源開關”→ 按下“報警電流設定”按鈕，旋轉電流調節旋鈕，使電流顯示值為試驗所需報警值，設定完畢，釋放“報警電流設定”按鈕；
c．根據試驗要求設定試驗時間：按下“定時/連續”開關到“定時”檔，撥動撥碼上的數字，調節試驗所需時間值；設置完畢，釋放“定時/連續”開關到“連續”檔；
d．根據試驗要求設置試驗電壓：先將調壓器旋鈕逆時針旋到零位，按下“啟動”按鈕，“高壓”指示燈亮，順時針旋轉調壓器旋鈕，直至高壓顯示儀表指示到所需電壓；
e．按下“復位”按鈕，切斷試驗電源，然后將高壓輸出試驗夾高端接于試品的帶電部分，輸出低端試驗夾接于試品的絕緣部分。
f．按下“定時/連續”開關到“定時”檔→ 按下“啟動”按鈕，此時高壓加到試品上，電流表顯示擊穿電流值，待計時完成后，如果試品合格，則自動復位；如果試品不合格，則高壓自動切斷，并聲光報警；按下“復位”按鈕，聲光報警消除，恢復待試驗狀態。
g．試驗完畢后，切斷電源，整理儀器。

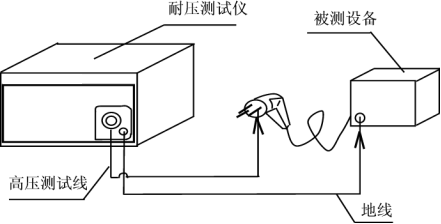

耐壓測試儀連接線圖
耐壓測試儀接線方法：
1、檢查確認耐壓測試儀的主電源開關是處于“關”的位置
2、除非儀器的特殊設計以外，所有的不帶電金屬部分必須可靠接地
3、把受測設備的所有電源輸入端的電線或端子連接起來
4、合上受測設備的所有電源開關，繼電器等
5、把耐壓測試儀的測試電壓調為零
6、把耐壓測試儀的高電壓輸出線（通常為紅色）連接到受測設備的電源輸入端
7、把耐壓測試儀的回路接地線（通常為黑色）連接到受測設備的可觸及不帶電金屬部分
8、把耐壓測試儀的主電源開關閉合，緩慢升高儀器的次級電壓到要求值。一般升壓速度不超過500 V/sec的速度
9、在指定的時間內維持這個測試電壓
10、把測試電壓緩慢降下來
11、把耐壓測試儀的主電源開關斷開。先斷開耐壓測試儀的高電壓輸出線，再斷開耐壓測試儀的回路接地線
下列情況表示受測設備通不過測試：
* 當出現測試電壓不能升到指定電壓值或者電壓反而下降時
* 耐壓測試儀出現警告信號時
需要注意的是，由于耐壓測試中存在對人身產生危險的高電壓，進行測試時必須特別小心。
高壓耐壓測試儀接地安全
高壓耐壓測試儀是提供高壓直流源的耐壓測試儀，在運用該耐壓測試儀前有必要先把耐壓測試儀牢靠接地。運用高壓耐壓測試儀的工作人員,有必要具有“高壓實驗上崗證”的專業人員。運用耐壓測試儀請用戶有必要按《電力安規》168條規則，并在工作電源進入實驗器前加裝兩個明顯斷開點。當替換試品和接線時，應先將兩個電源斷開點明顯斷開。一起現場有必要堅持至少有三個工作人員在現場，這樣才干有效的確保運用人員的安全。
高壓耐壓測試儀能夠一起進行8只絕緣靴或絕緣手套的實驗，并丈量每只試品的走漏電流。絕緣鞋實驗選用里面放置小鋼珠的干式實驗辦法，擺脫了傳統的往鞋子里灌水做實驗，實驗結束后不易晾干的做法。丈量電壓和丈量電流選用高低壓相互對應實時比較，確保丈量電壓電流值的準確性。高低壓分離，安規測試高壓耐壓測試儀走漏電流選用抗干擾無線傳輸技能傳輸回控制箱，極大的保護人身的安全。每路試品均具有分?jǐn)嘟M織，當恣意一路擊穿時或超過設定走漏電流值時，該路試品將主動脫離實驗，不影響其它試品進行實驗。
高壓耐壓測試儀選用大屏幕液晶漢字顯現，顯現信息量大，一屏一起顯現實驗電壓、8路或n路高壓走漏電流、萬年歷、計時時間等參數以及漢字提示內容。選用高細度的步進電機控制調壓器升壓進程，全主動進行耐壓實驗。實驗開端后，高壓耐壓測試儀主動合閘以國標要求升壓速度主動升壓，抵達預定電壓開端計時，并堅持實驗電壓、計時到、主動降壓，到零后主動斷電，提示實驗結束，一起顯現各試品走漏電流，并主動保存測試成果。
在打開高壓耐壓測試儀上的電源前要必定耐壓測試儀接的是220V溝通電源，細心的檢查接線是否正確，一起也要檢查高壓放電桿的接線是否牢靠。在耐壓測試儀的升降壓進程要堅持緩升緩降，平穩升壓是延長耐壓測試儀的運用壽命主要的要點之一。還有盡量防止過量程運用高壓耐壓測試儀。在每次實驗結束后先把電位器回到零位，然后堵截電源在進行對被試品的放電，放電進程分為兩步，對大電容試品的放電應用ZS專用放電電阻棒對試品放電。放電時不能將放電棒立即觸摸試品，應先將放電棒逐漸接近試品，到必定間隔空氣空隙開端游離放電，有嘶嘶聲，當無聲響時可用放電棒放電，后直接接上地線放電。當直流高壓在200kV及以上時，盡管實驗人員穿絕緣鞋，且處在安全間隔以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。實驗人員不要相互握手或用手觸摸接地體等，否則會有細微電擊現象，此現象在枯燥地區和冬季較為明顯，但由于能量較小，一般不會對人體造成損傷。高壓耐壓測試儀控制箱電源為溝通AC 220V±10%，50Hz。假如電源經1/1阻隔變或現場用自發電源，則有必要人為將電源有一點與大地聯接。
高壓耐壓測試儀注意事項
a. 本崗位作業人員須熟悉該設備各項性能及操作要求，非本崗位人員嚴禁操作，操作者腳下墊絕緣橡皮墊，戴絕緣手套，以防高壓電擊造成生命危險。
b 高壓耐壓測試儀必須可靠接地，在連接被測機器時，必須保證高壓輸出“0”及在“復位”狀態
c. 測試時，高壓耐壓測試儀接地端與被測體要可靠相接，嚴禁開路；
d. 切勿將輸出地線與交流電源線短路，以免外殼帶有高壓，造成危險；
e. 盡可能避免高壓輸出端與地線短路，以防發生意外；
f. 測試燈、超漏燈、一旦損壞，必須立即更換，以防造成誤判；
g. 高壓耐壓測試儀避免陽光直射，不要在高溫潮濕多塵的環境中使用或存放.
