高壓電纜耐壓試驗步驟及方法【圖文詳解】

高壓電纜耐壓試驗步驟及方法：電力電纜耐壓試驗為分直流耐壓試驗與工頻耐壓試驗兩種。直流耐壓試驗因?yàn)閷﹄娎|損傷很大，所以現在都淘汰了，這里不做討論。今天就給大家簡單介紹下電纜交流耐壓試驗的步驟及方法。

首先電纜為什么要做耐壓試驗? 它的意義何在？

1、電纜耐壓試驗?zāi)芴崆鞍l(fā)現電纜隱藏故障，從而減少在運行中發生電纜故障的次數，降低因電纜故障導致的突發性停電事故。

2、避免送電不成功，保證一次送電成功。

3、有計劃地停電檢修做耐壓試驗，可以減少臨時搶修次數，從而提高供電可靠性。 所以電力電纜和電氣設備同樣應每年都有停電檢修計劃。　

高壓電力電纜交流耐壓試驗的步驟和方法，電力電纜試驗一般可分為以下幾步。

1、在被試電纜兩端設好圍欄并有專人看護。

2、測量電纜相位，確保電纜兩端相位一致。

3、先用5000V兆歐表測量，正常情況下 新電纜阻值均在10000MΩ以上。多芯電纜應分別測量每一芯線對其它芯線及外皮的絕緣電阻。外護套及內襯層使用500V絕緣電阻測試儀測試其對地電阻。

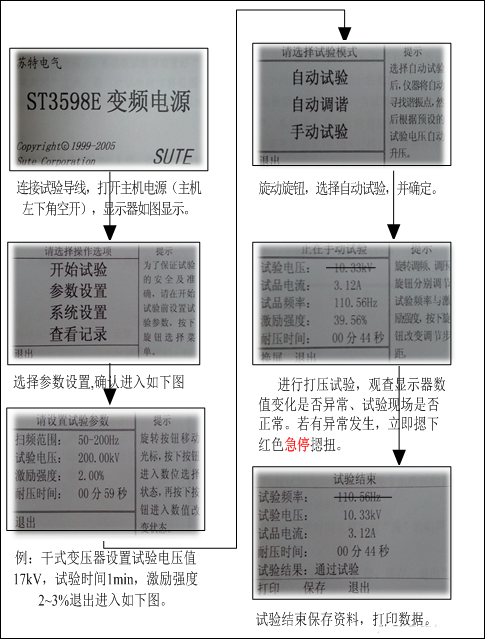

4、開始打耐壓，每相時間一般為20分鐘。

5、試驗完成后先把電壓降下來再切斷電源放電。

6、用5000v兆歐表再測量一次絕緣，絕緣電阻不應有明顯下降。

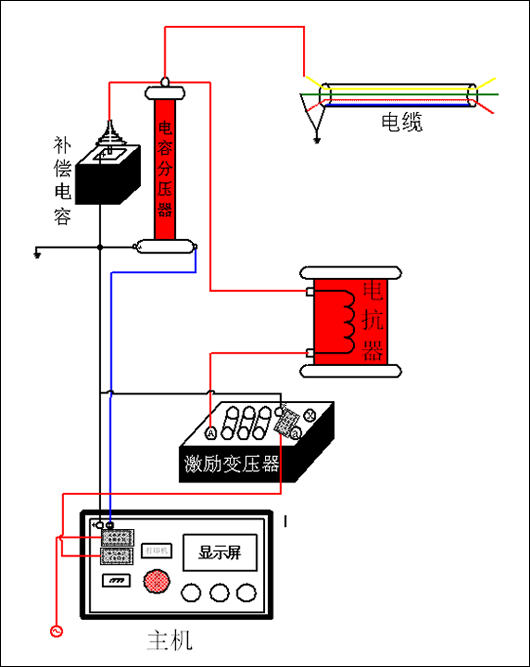

最后，接好高壓電纜耐壓儀器的線，確保接地線正確，一一對單。小伙伴們學會了嗎？
