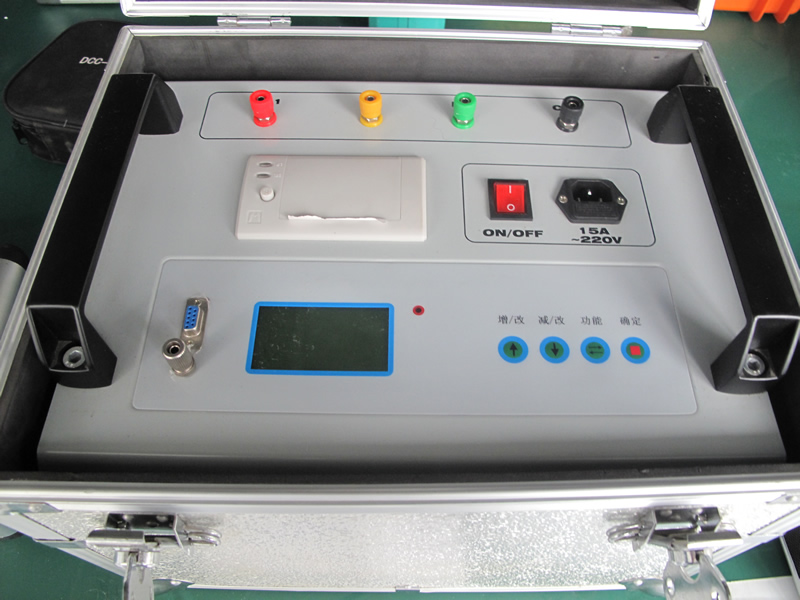

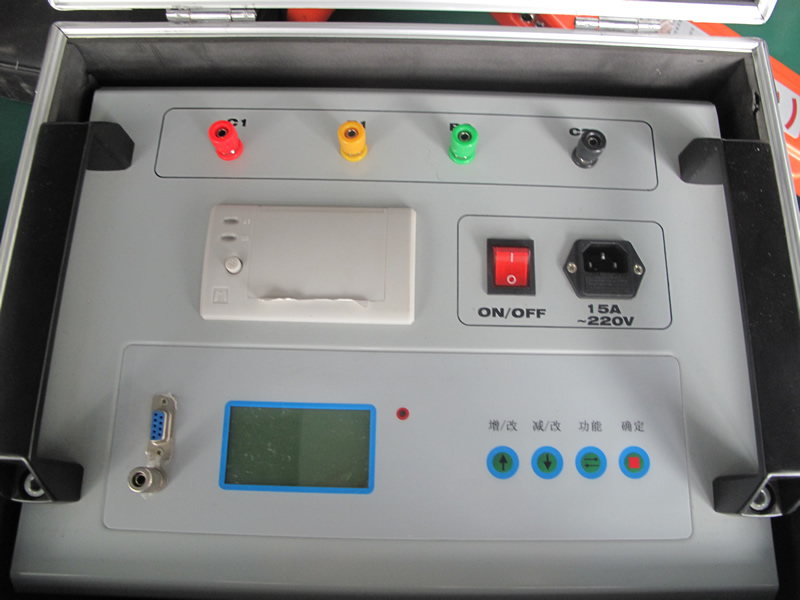

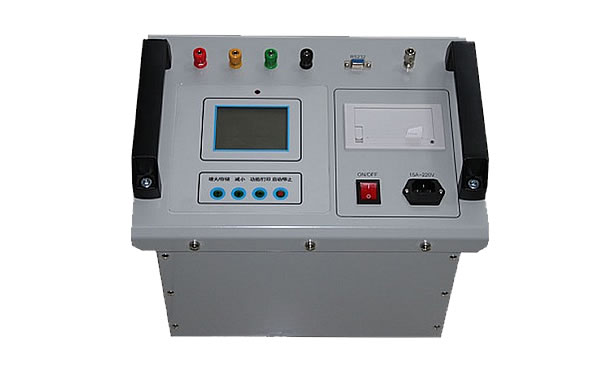

YLJR-106大型地網接地電阻測試儀

| 作者：陜西意聯電氣 | 標簽：電阻測試儀

▍ 簡要說明　↴

　　當前的電力系統中，測試大地網接地電阻時主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30A。因此，常存在試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。

　　針對現狀，陜西意聯電氣特意研發了這款YLJR-106大地網接地電阻測試儀，其采用了新型變頻交流電源，同時應用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，極大降低了試驗人員的勞動強度和試驗成本。

　　YLJR-106大地網接地電阻測試儀是測量地網接地電阻和接地點之間的接地導通的專用儀器。其采用變頻抗干擾技術，無需大電流測量，就能在變電站強干擾環境下測得50Hz的準確數據，測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。儀器能同時測量接地阻抗和接地電阻，可以真實得反映地網的實際特性。

▍ 功能特點 　↴

　☑　工頻等效性好。測試電流波形為正弦波，使用45Hz 和55Hz 兩種頻率進行測量，頻率僅與工頻相差為5Hz。
　☑ 　抗干擾能力強。儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
　☑　精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。

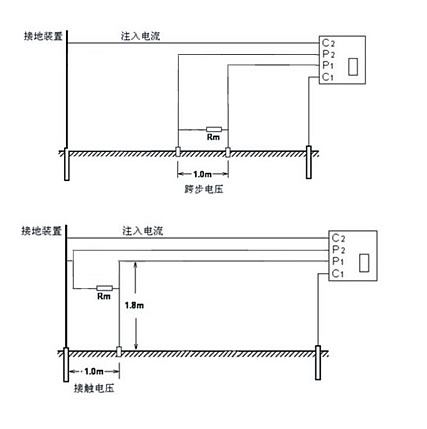

　☑ 　功能強大�？蓽y(cè)量電流樁、電壓樁的接地電阻，地網的接地電阻，導通電阻，土壤電阻率，測量跨步電壓和接觸電壓。
　☑ 　操作簡單。全中文菜單式操作，直接顯示出測量結果。
　☑ 　布線勞動量小，無需大電流線。

▍ 技術參數 　↴

　■ 阻抗測量范圍：0～5000Ω；分辨率：0.001Ω；
　　　　　測量誤差：±（讀數×2％+0.005Ω）
　■ 電壓測量范圍：0~400V；zui大分辨率：0.001V；
　　　　　測量誤差：±(讀數×2%+0.005V)
　■ 測試電流波形：正弦波
　■ 測試電流頻率：45、50、55、60、65Hz單頻；
　　　　　　　　　　45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻
　■ 輸出電流：1、2、3、4、5A
　■ zui大輸出電壓：400V
　■ 測量線要求：電流線銅芯截面積≥1.5mm2；電壓線銅芯截面積≥1.0mm2
　■ 供電電源：AC180～270V，50/60Hz
　■ 體積及重量：440×350×210 mm；18kg

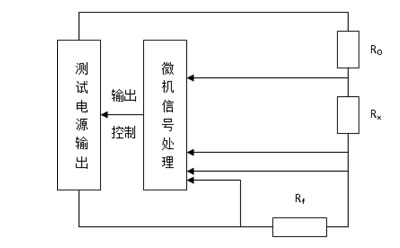

▍ 測量原理　↴

R0 回路電阻大約5～200Ω
Rx 測試電阻大約0～200Ω
Rf標準電阻
測量電流線D：長度為地網對角線長度的3～5倍；線徑：≥1.5mm2
測量電壓線1：長度為0.618D；線徑：≥1.0mm2
測量電壓線2：接被測地網

測量接地線：接被測地網。

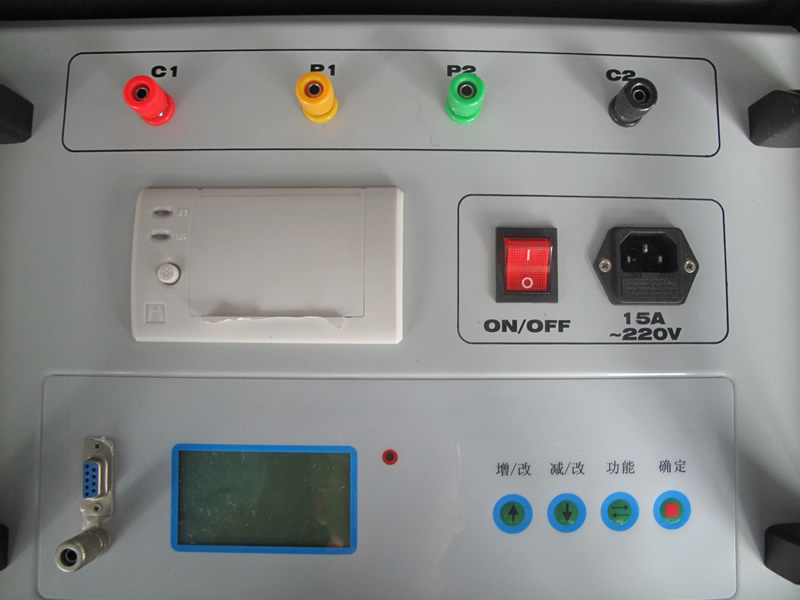

▍ 地網測試儀接線　↴

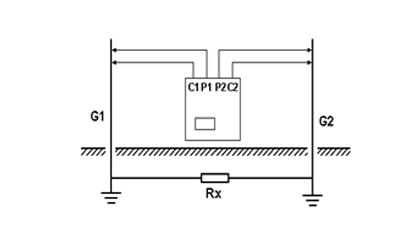

1、測量接地導通
C1/P1接一個接地裝置，C2/P2（測量接地端）接另外一個接地裝置。

接地導通接線圖

2、測量地網接地阻抗

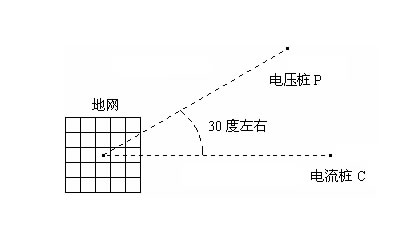

2.1、夾角法
　　一般情況下，大型接地裝置接地阻抗的測試都采用電流電壓線夾角布置的方式。通常電流樁C與被試接地裝置邊緣的距離dCG應為地網對角線長度的4~5倍；dPG的長度和dCG相近。接地阻抗公式可用下式修正。

接地阻抗公式

　　式中： θ—電流線和電壓線的夾角； Z'—接地阻抗的測試值。
　　如果土壤電阻率均勻，可采用dPG和dCG相等的等腰三角形布線，此時θ約為30°，dPG=dCG=2D接地阻抗的修正計算公式仍為上式。
　　界面選擇：地網變頻 2A

地網變頻 2A

2.2、直線法
　　電流樁、電壓樁與待測接地裝置呈直線。通常電流樁C與被試接地裝置邊緣的距離dCG應為地網對角線長度的4~5倍；電壓樁P與被試接地裝置邊緣的距離dPG通常為（0.5~0.6）dCG。在放線時，應使電流線和電壓線保持盡量遠的距離，以減小電磁耦合對測試結果的影響。
　　應盡量減小電流樁電阻，如果必要可澆水降低電阻。用儀器“電流樁”或“電壓樁”方式測量，電流樁電阻應小于80Ω，電壓樁應小于200Ω。
界面選擇：地網變頻 2A

3、四極等距法測量土壤電阻率

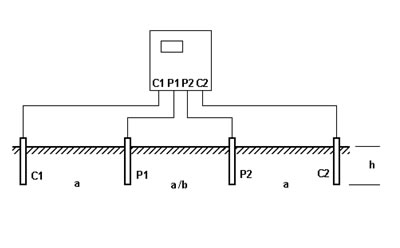

　　四根地樁布置在一條直線上，地樁之間距離相等均為a。地樁打入地中的深度h不大于a的二十分之一。a可取5，10，20，30，40m等等（默認為20m），當被測場地的面積較大時，間距應大一些。電阻率通過地電阻R求得：ρ = 2πaR。
　　界面選擇：接地變頻 2A

接地變頻 2A接線圖
